VR≠仮想現実

　自分で考えるのが面倒くさくなったので（笑）、キットを作って楽しんでみました。

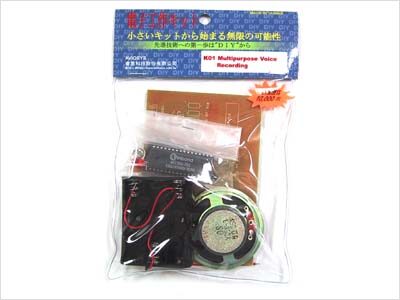

　ボイスレコーダーキット
　秋月電子産業より発売中（通販番号 K-00892：現在は販売終了）

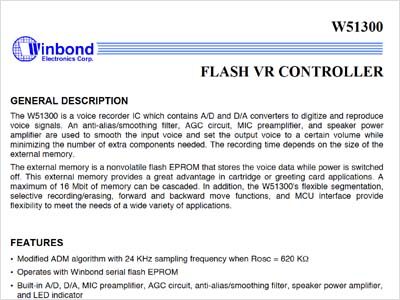

　W51300のデータシート表紙
　”FLASH VR CONTROLLER”の文字が・・

　使用しているチップはWinbond W51300です。データシートには「FLASH VR CONTROLLER」と書かれていまして，VRってなによ？なのです。データシートを読み進むとVR=”Voice Recorder”だと言う事が判るんですが、ちょっと紛らわしい省略ですね。VR=”Virtual Reality”と思ってしまいました。

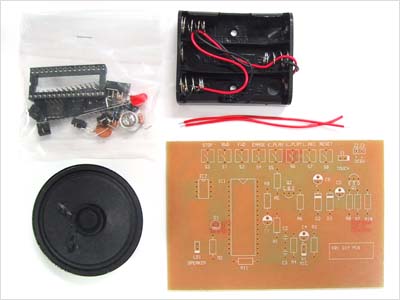

　キットの内容
　おざなりな良くある写真ですいません（笑）
　部品類はビニール袋にそのまま突っ込まれている。静電気は大丈夫か？
　組み上げて電池単三×３ですぐ使える状態までの部品が揃っている

　キットに付属の回路ではボタンは4つしか付いておらず、消去、再生、録音、リセットのみがそのままで利用できる状態です。梱包されている部品で作成する回路はかなりぞんざいで、データシートのアプリケーション回路（リファレンスのみ）よりさらに部品が省かれています。デバイスのパスコンもありません。まあW51300+EEPROMを750円で買ったと思うと安いと思います。基板上は未実装の部品エリアがかなりあり、「どうしてくれようか」とそそられます。ただしスイッチは電極が２つしか無いタイプであまり見かけないタイプであり，追加するための部品を探すのに手間取りそうです。
　さて、W51300はCPUとのインターフェースを想定したシリアル通信でコマンドやステータスの授受を行う事が出来るようになっています。また外付け抵抗でサンプリング周波数を変更する事で高音質や長時間に対応も可能です。キット内の発振用の抵抗R11の抵抗値は620kΩだったので、サンプリング周波数は24kHzです。この抵抗値を大きくするとサンプリング周波数は下がり、小さくするとサンプリング周波数は上がります。もちろんサンプリング周波数が低い方が長時間録音できるようになります。
　また、内部ではSMODEピンをLowに落とすと最大63のセグメントに分けてデータを保存する事が出来、複数フレーズから１つを選択して再生出来るようになっています。ボタンが実装されていませんが、FWD/BWDでセグメントを選択して録音・再生できるようになっていますのでFWD/BWDのボタンをつければこの機能を使えそうです。
　ここらあたりの機能を使うためにPICなどのMCUを使って制御すれば「へぇ」ボタンじゃないですが、音を使ったおもちゃが出来そうですね。
　と、能書きはともかく、このキットの購入における主たる目的はこの音声録音・再生デバイスであるW51300と録音用のEEPROMを入手する事にありました。別のデバイスをデジットで見ていたのですが、なかなかデバイス１つに手を出せる価格ではなかったため二の足を踏んでいたのです。これでずっと作りたかった「へぇ」ではない「がんばって！」ボタンを作り友人にプレゼントできます。はは。
　でも、W51300って生産中止品・・・！？。
