日焼けの季節

　だんだんと夏が近づいてきました。日焼けが気になる季節です。

　紫外線センサー

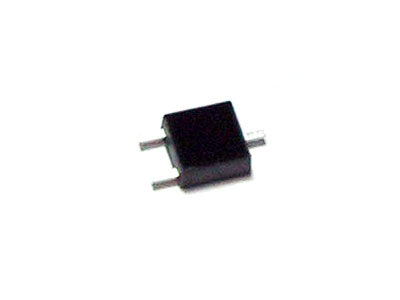

　G5842短波長タイプフォトダイオード
　秋月に行った際に購入（通販番号：I-00122：現在は販売終了）
　共立シリコンハウスでも同程度の価格で購入可能

　秋月電子やシリコンハウス共立などでも販売しています紫外線（UV-B）センサーとして使用される浜松ホトニクスのG5842を用いて紫外線強度計を作る事にしました。
　G5842は波長370nmをピークにUV-Bの帯域をカバーする260〜400nmの範囲に感度があります。また可視光カットフィルターが付いていますので、そのままで紫外線だけを検出する事が可能です。
　浜松ホトニクスのデータシートによると受光面は0.8×0.8(mm)となっているのですが、有効受光面積は0.58mm²となっています。トランジスタ技術2003年4月号掲載のビギナーズセクションや秋月電子のデジタル紫外線計UVメーターキット添付の説明書の計算式では0.64mm²が使われているのですが、ここではデータシート記載の数値を信用しまして0.58mm²として計算してみます。
　フォトダイオードの短絡電流を電圧に変換するために抵抗を接続しますが、その抵抗値を求めてみます。ここではトランジスタ技術誌にならって、1mW/cm²の時に100mVの出力を得る事を目的とします。
　受けるエネルギー E(W) = 0.58 × 10^-5
　ですので、これと受光感度（S = 60mA / W) から出力電流 I_SCは
　I_SC = E × S = 0.58 × 10^-5 × 60 × 10^-3 ≒　0.348μA
　となるので、負荷抵抗の値Rは
　R = V_OUT ÷ I_SC = 100^-3 ÷ 0.348 ≒ 287.4kΩ ≒ 287kΩ
　となります。ただ、この値はE24系列ではなくE96系列になるため、１本の抵抗で作ろうとすると入手に苦労しそうです。
　ただ、素子面積である0.64mm²を採用するとほぼ270kΩとなり、E24系列の抵抗で間に合います。この抵抗値であれば、秋月で購入時のセンサーにオマケでついていましたのでこれを利用できます。
　どちらが確からしい値として採用するかというとムムム…となります。
　0.64と0.58では10%程度の差があり、厳密に計測しようとするとかなり違う値を示す事になってしまいます。また、曝露量を計算しようとすると積算してゆく事でさらにそれぞれの値が離れてしまう事が懸念されます。
　どうしたものでしょうか。浜松ホトニクスに聞いてみるのが一番かも知れません。
　とりあえず、トランジスタ技術の掲載記事を参考に手持ち部品を活用してまず、回路組みしてみることにします。基本的にはオペアンプでI-V変換を行い、出力電圧をPICのA/Dで処理して測定結果を得ることで、その値を数値表示する予定です。
　掲載記事では低電圧動作、超低入力バイアス電流（1pA）のICL7611を使用していますが、手持ちのLM358（45nA）で試してみましたが入力バイアス電流の大きさが桁違いなためか単電源OPアンプの0V付近の不安定さかどうも怪しい感じです。
　ICL7611は秋月店頭では販売されているのですが通販からは消えてしまいまい、前回の秋葉原徘徊では買いそびれています。だれか代わりに秋葉原で買ってきてくれないかしら。秋葉原購入代行って、絶対商売になると思うのですがねぇ。
　一応、日本橋でも入手可能なのですが、価格差はいかんともしがたく、アマチュア工作家にとっては財布のひもが緩みません（涙）。
