とりあえず基板完成しました。

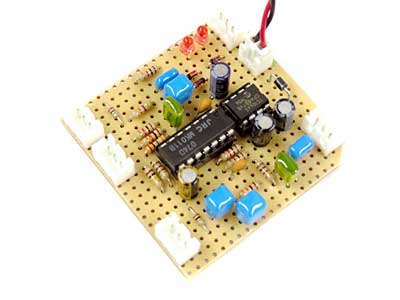

Plumes基板（完成）
４回路入りJ-FET入力オペアンプを使っているだけあって豪勢な回路構成です。
10MΩの超ハイインピーダンスをボルテージフォロワで受け、次段でダイオードクリッピング回路とゲイン調整、その次段でトーンコントロール回路、最終段でボルテージフォロワとなっており、電源はTC1044で負電圧を生成してアナログ回路は両電源の±9Vで動作しています。
クリッピング回路のゲイン調整用可変抵抗が1MΩと大きい抵抗値なので、回し切るとムチャクチャ歪みそうです。
最終段のボルテージフォロワ出力の後ろにあるDCカットコンデンサーは音の通り道なので汎用品ではなくnichiconのFWを入れました。
現行機種のオリジナルの回路とは少し異なる様ですが、メインの部分は同じ回路構成の様ですので音出しが楽しみです。
・・・早くケース加工しよう・・・（苦笑）。
