導通チェッカー

　久々にハンダこてに電源入れました（笑）。

　「居酒屋ガレージ」謹製導通チェッカー

　頒布いただきました導通チェッカーをやっと組み上げました。
　遅くに帰宅すると穴あけ作業が騒音を発するためできなかったのでのびのびになっていましたが、９月の連休を利用してなんとか完成しました。
　作り方の詳細はアクト電子のサイトに記載がありますのでそちらをご参照いただくのが良いかと思います。

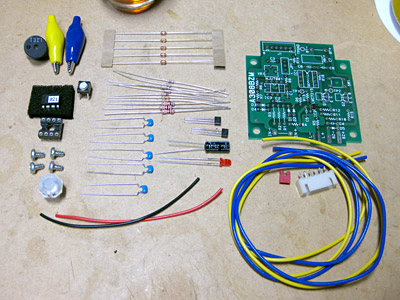

　頒布内容
　白いコネクタと赤のショートピンは含まれていないので注意

　ショートピンはジャンパJ1をオペアンプつきにしたときに簡単に切り替わるようにと用意したのですが企画倒れで使わず（涙）。ピンヘッダのピンの太さよりもJ1のドリル穴が小さいのが一番の理由でして、つけようとしたのですが、かなり強く押し込む必要があったため断念。ハンダ付けのジャンパとしました。

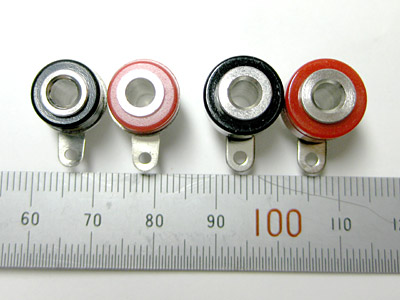

　実装したバナナジャック
　右側がサトーパーツのもの

　紹介のサイトには後日と記載がありましたが、先にバナナジャックをつけて作ってみました。
これは最初に作った導通テスター（導通チェッカー）で利用しているテストリードをそのまま使いまわしできるようにしたいためです。
　バナナジャックはサトーパーツの部品が書いてありましたが、一回り小ぶりのバナナジャックを千石電商で見つけたのでそちらを実装してみました。穴径がサトーパーツはφ8.5mmなのですが、こちらはφ9mmで、外側は小ぶりなのですが絶縁部のプラスチック径が大きいようです。

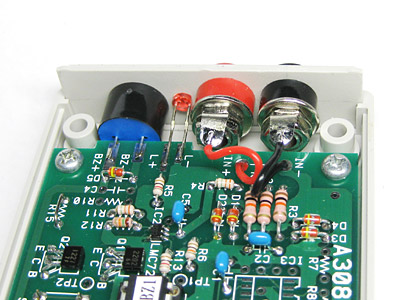

　バナナジャック周辺

　ジャックの間隔はぴっちりの幅にしてしまいますとプラスチックカラーを押さえ込む平ワッシャがくっついてしまい導通してしまいますので、できるだけ左右を離すようにします。ただし、LEDの取り付け位置も近いため、そちらの位置との筐体のねじポストなどの位置との駆け引きがありますので、充分検討して寸法を出してからケース加工したほうがよいと思われます。
　ケースはタカチの単３型電池２本の電池ボックスがあるLM-100Gです。これだけでも結構な値段がしますので、ガラスエポキシのプリント配線基板、部品類のセットなどから考えますと頒布価格は充分値打ちがあると思えます。自分で部品を集めてきて（前回のように）ユニバーサル基板で回路組するのもありかとは思いますが、手間と配線を考える時間コストを考えますと、確実で楽なプリント配線基板を利用するほうが確実に組みあがり再現性も高いので断然こちらを利用するほうがお勧めです。
　ケース加工はφ3.2mmで全てできるということでしたが、マグネチックサウンダーの音出しの穴と、裏側にある設定スイッチを押す穴はφ2.0mmと小さめにしておきました。LEDの穴もφ3.0mmにして押し込むほうが固定に接着剤などを使用しなくてよいためあえてφ3.2mmでは開けていません。
　バナナジャックの取り付け穴はφ3.2mm→4.0mm→5.0mm→6.0mmと徐々に大きくしてからテーパリーマで広げて既定の大きさに仕上げます。パネル面の前方と後方の交互にリーマがけすると穴の内面がほぼ真っ直ぐになります。片方だけだと円錐形のリーマで削るため、傾いた側面になります。気にしない方はそれでも問題ありません。
　電池を入れると約10秒ぐらいでオフになります。再度導通チェックを行い、導通状態となる抵抗値以下になると自動的に電源が入ります。初回のスリープからそれ以後の導通で起動した場合は約３分ほどで電源オフとなります。
　今回はインテリジェントになりましたので、各種設定などを変更できます。これはウラ実装した設定ボタンを押すことで設定モードに入り、モールスで設定値を「話して」くれますので、確認・設定を行います。
　モールスが聞き取れないとちょっと辛いかも。初期設定の速度はモールスなんて聞いたことも無い人にはかなり速いと思います。アマチュア無線３級（電信級）をもっていれば大丈夫だとは思いますが、なれないとやはり辛いかもしれません。私は当然アウトに近いほうでした（笑）。
使用してみて、電源オンスイッチが無いのはさすがに便利です。
　以前の導通チェッカー（こちらとこちら参照）の上に積んでテストリードを差し替えましたが、それ以来、古い方は使っていません．
　今回の導通チェッカーで音の大きさが小さいのでマグネチックサウンダに変更されたとの事でしたが、我が家の深夜は静かすぎてかえって大きな音でびくびくものです。設定変更して音を小さくしたぐらいです。
　放っておくと電源オフになりますが、この時間設定も設定で変更できると嬉しい所です。ずぼらな私は「どうせ自動オンなら、30秒位でオフでも十分かな。」と考えてしまうのです。
