測定のメイン部分のプログラムをテスト。

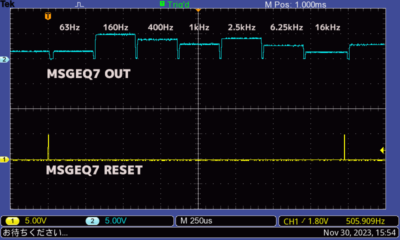

測定テスト中（クリックすると拡大します）
MSGEQ7の制御にはArduinoのライブラリもあったのですが、自由度が取れず色々面倒そうだったので自前で読み取りプログラムを作成、ちゃんと期待通りの動作をするかどうかオシロスコープでチェックを行いました。
RESETを行なった後にSTROBEを出し、セトリングタイム後にOUT端子に出てくる電圧を読み込む事でバンドごとのレベル値を得られます。得られるバンドは63Hz、160Hz、400Hz、1kHz、2.5kHz、6.25kHz、16kHzの七つの周波数帯でそれぞれ最大4Vのレベル値となっているので、これをA/D変換を行う事で表示データを作成することができます。
デバイスの動作確認もできましたので本格的に表示部分へのプログラミングに移ります。
